Caracteristicile de protectie ale declanatoarelor la intreruptoarele OROMAX:
a - declansator H; b - declansator Ksi; 1 - din stare rece; 2 - din stare calda; t1 - tempo-
rizare lunga (10 30 s); t2 - temporizare scurta (0,3 s); t3 - instantaneu.
b)
Tipul de-
|
Domeniul de reglaj al declansatoarelor termice in functie de temperatura ambianta
|
Declansatoare
electromagnetice
| |||||
clansatoa-
|
Irt [A]
| ||||||
relor ter-
|
200
|
450
|
Ire [A]
| ||||
USOL
|
mice
|
min.
|
max.
|
min.
|
max.
|
c.a.
|
c.c.
|
250
|
R100
|
100
|
125
|
80
|
100
|
1000
|
500
|
R125
|
125
|
160
|
100
|
125
|
1250
|
500
| |
R160
|
160
|
200
|
125
|
160
|
1600
|
640
| |
R200
|
200
|
250
|
160
|
200
|
2000
|
800
| |
R250
|
250
|
300
|
200
|
250
|
2500
|
1000
| |
c)
Domeniul de reglaj al declansatoarelor termice, in functie de temperatura ambianta
|
Declansatoare electromagnetice
| ||||||||
Tipul declansato-
|
Irt [A]
|
Ire [A]
| |||||||
rului termic
|
200C
|
450C
|
Curent alternativ
|
Curent continuu
| |||||
min.
|
max.
|
min.
|
max.
|
min.
|
max.
|
min.
|
max.
| ||
USOL
|
R100
|
95
|
120
|
80
|
100
|
500
|
1000
|
400
|
800
|
500
|
R125
|
120
|
145
|
100
|
125
|
625
|
1250
|
400
|
800
|
R160
|
145
|
185
|
125
|
160
|
800
|
1600
|
400
|
800
| |
R200
|
185
|
225
|
160
|
200
|
1000
|
2000
|
400
|
800
| |
R250
|
250
|
280
|
200
|
250
|
1250
|
2500
|
500
|
1000
| |
R320
|
280
|
370
|
250
|
320
|
1600
|
3200
|
640
|
1250
| |
R400
|
370
|
470
|
320
|
400
|
2000
|
4000
|
800
|
1600
| |
R500
|
470
|
580
|
400
|
500
|
2500
|
5000
|
1000
|
2000
| |
d)
Tipul de-
|
Domeniul de reglaj al declansatoarelor termice in functie de temperatura ambianta
|
Declansatoare electro-
magnetice
| |||||
clansatoru-
|
Irt [A]
|
Ire [A]
| |||||
lui termic
|
200C
|
450C
|
Curent alternativ
|
Curent continuu
| |||
USOL
|
min.
|
max.
|
min.
|
max.
|
min.-max.
|
max.
| |
800
|
R400
|
370
|
465
|
320
|
400
|
2000-4000
|
800-1600
|
R500
|
465
|
580
|
400
|
500
|
2500-5000
|
1000-2000
| |
R580
|
580
|
680
|
500
|
580
|
2900-5800
|
1160-2320
| |
R700
|
680
|
830
|
580
|
700
|
3500-7000
|
1400-2800
| |
R800
|
830
|
950
|
700
|
800
|
4000-8000
|
1600-3200
| |
T
Caracteristicile tehnice ale intreruptoarelor tip OROMAX
Tip
Caracteristici
tehnice
|
1000 A
|
1600 A
|
2000 A
|
2500 A
|
4000 A
| |
Tensiune nominala Un [V]
|
500
| |||||
Curent nominal In [A]
|
1000
|
1600
|
2000
|
2500
|
4000
| |
Tensiuni de
|
Motor
|
220 c.a. sau c.c.
| ||||
serviciu Us [V]
|
Electromagnet inchidere EI
|
110; 127; 220; 380 V c.a.
| ||||
Electromagnet deschidere ED
|
24; 48; 60; 110; 220 V c.c.
| |||||
Declansator de tensiune minima DTm
|
110; 127; 220; 380; 500 V c.a.
| |||||
Frecventa de conectare fc [con/h]
|
30
| |||||
Capacitatea de
|
Curent de inchidere Ii [kA]
|
125
|
125
|
130
|
130
|
135
|
inchidere si ru-
|
Curent de rupere Ir [kA]
|
50
|
50
|
52
|
52
|
55
|
pere la 3 mane-vre
|
Durata de rupere tr
|
conf. fig. 4.22 si tab. 4.19
| ||||
Curent limita dinamic Ild [kA]
|
125
|
125
|
130
|
130
|
135
| |
Curent limita termic Ilt, la tlt = 1 s [kA]
|
55
|
55
|
57
|
47
|
60
| |
Contacte auxiliare NI/ND
|
5/5
| |||||
Domeniul de reglaj al declansatoarelor la intreruptoarele OROMAX
Declansator H
|
Declansator Ksi
| |||||||||
Tip
|
Curen-
tul de
servi-
ciu
Is [A]
|
Dome-
niul de
reglaj,
Irt
|
Curen-
tul de
declan-
sare in-
stanta-
nee
Ire [A]
|
Curen-
tul de
serviciu
Is [A]
|
Dome-
niul de
reglaj
treapta I
Ire
|
Tempo-
rizare la
6 Is [s]
|
Dome-
niul de
reglaj
treapta
II, Ire
|
Tempo-
rizare
fixa [s]
|
Curen-
tul de
declan-
sare
instan-
tanee
[kA]
| |
300
| ||||||||||
1000
|
600
|
8 Is
|
600
|
(4¸12)Is
| ||||||
P2C
|
1000
|
Irt=(0,5
|
1000
|
Irt=(0,5
|
10¸30
| |||||
1600
|
1600
|
¸1) Is
|
7 Is
|
1600
|
¸1) Ist
|
(4¸10)Ic
|
0,3
|
20
| ||
2000
|
2000
|
2000
| ||||||||
2500
|
2500
|
6 Is
|
2500
|
(3¸6)Is
| ||||||
4000
|
4000
|
4000
| ||||||||
Caracteristicile tehnice ale intreruptoarelor automate monopolare fabricate in Romania
Tip
|
Cod
|
Caracteristici tehnice comune
|
Curtent de serviciu
Is [A]
|
Gabarit
[mm]
|
Utilizare
|
L
|
3120
|
Un = 380 V c.a.
In = 25 A
|
6; 10; 16; 25
|
25 x 98 x 70,5
|
Iluminat
|
H
|
3120
|
fc = 30 con/h
Ir = 1500 A
|
10; 16; 25
|
Circuite de prize
| |
SA -
1(G)
|
3121
|
Protectie: IP000
|
0,5; 1; 1,6; 2;
3; 4; 6; 10;
16; 25
|
Circuite industriale de comanda si forta (in afara electromotoarelor)
|
Întrerupatoare de joasa tensiune
a Constructia si functionarea întrerupatoarelor de joasa tensiune
Întrerupatoarele - sunt aparate de comutatie capabile sa suporte, închida si deschida curenti nominali dar si de scurtcircuit în conditii prestabilite.
Disjunctoarele sunt aparate de distributie în instalatiile electrice dar joaca rolul si de aparat de protectie prin echiparea întrerupatoarelor cu declansatoare termice pentru protectia la suprasarcina (DT), declansatoare electromagnetice (sau relee de curent) pentru protectia la scurtcircuit (DE), declansatoare de minima tensiune DTm sau declansatoare de deschidere DD pentru comanda de le distanta.
Elemente constructive
· Circuitul principal de curent format din: contacte principale si borne de racord la circuitul exterior realizate din profil de cupru argintat. Piesele de contact se executa din materiale sinterizate (argint cu wolfram).
· camere de stingere din materiale refractare, camere de stingere ce limiteaza si izoleaza spatiul de formare si stingere a arcului electric si permite evacuarea cantitatii de caldura dezvoltata în coloana arcului electric. Ele se executa din materiale electroizolante cu rezistenta la temperaturi ridicate (termoceramit, azbociment, etc.) in care sunt plasate placutele feromagnetice
· piese izolante ce servesc la sustinerea mecanica si la izolarea electrica a cailor de curent. Piesele izolante se executa din materiale ceramice (portelan pentru sigurante fuzibile, steatit pentru aparate electrocalorice, etc.), materiale termorigide (bachelita pentru piese fara solicitari mecanice sau termice deosebite), materiale cu umplutura anorganica - mica, azbest - pentru piese cu solicitari termice deosebite, polistireni cu fibra de sticla - pentru solicitari la arc simateriale plastice(PVC - pentru carcase, prize, poliamide si polistireni pentru capace transparente (plexiglas); din rasini fenolice;
· electromagneti sau motoare electrice pentru comanda si actionarea închiderii contactelor întrerupatoarelor ;
· cutia aparatului executata din tabla la întrerupatoarele mari iar la cele de tip "compact" din rasini fenolice;
· elemente de protectie: DT, DE, DTm, instantanee sau temporizate;termobimetalele si declansatoarele electromagnetice
· elemente accesorii precum blocuri de declansare, contacte auxiliare, transformatoare de curent.
· mecanismul de actionare
Elemente componente ale întrerupatoarelor de jt
b. Functiuni:
- functiunea de comutatie mecanica -îndeplinita prin închiderea , respectiv deschiderea contactelor principale si auxiliare realizata prin actionarea mecanismului ;
- functiunea de detectie a suprasarcinilor si declansare automata cu temporizare conform caracteristicii de protectie .
- functiunea de detectie a scurtcircuitelor si declansare instantanee;
- functiunea de declansare libera manifestata prin preponderenta comenzii de deschidere asupra celei de închidere ;
Functiuni ale întrerupatoarelor de jt
Functiunea de comutatie mecanica-asigurata de: mecanismul de actionare M ,.
o M= 0 , mecanism în pozitia deschis
o M= 1 , mecanism în pozitia închis
Mecanismul de actionare ale întrerupatoarele de joasa tensiune poate fi :
o cu actionare manuala ,
o cu electromagnet
o cu motor
Întrerupatoarele actionate manual au doua pozitii stabile inchis -deschis si una intermediara corespunzatoare declansarii prin protectie
Pozitii ale manetei de comanda
Functiunea de detectie / declansare la suprasarcini asigurata de declansatorul termic DT prin:
· releu termic (lamela bimetalica)
· declansator electronic
Functiunea de detectie / declansare la scurtcircuit blocul DE asigurata de
· declansatoare electromagnetice
· relee de curent
· declansator electronic
Tipuri de declansatoare
Declansatoare

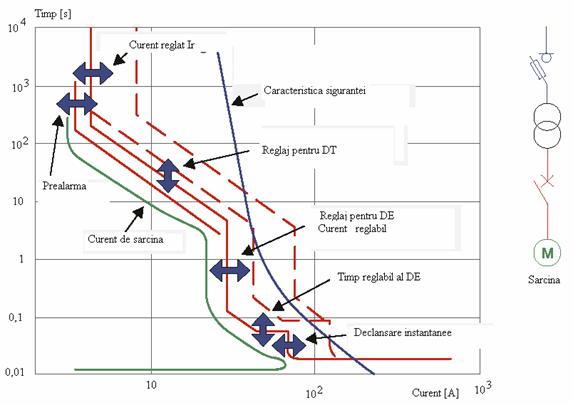

Caracteristica de declansare t d = f( I )
prezinta :
prezinta :
· zona dependenta de curent (actiunea DT)
· zona independenta de curent ( actiunea DE la Isc ) .
 |
Pentru asigurarea selectivitatii caracteristica de declansare poate fi reglata in curent
· prag de declansare la suprasarcina
· prag de declansare la scurtcircuit
reglajul timpului de actionare a caracteristicii
· temporizare la declansarea protectiei la suprasarcina
· temporizare la declansarea protectiei la scurtcircuit

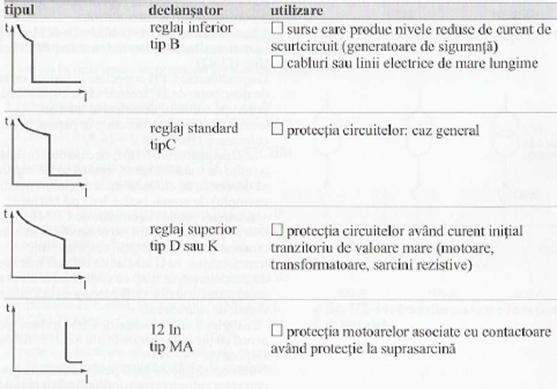

Caracteristica de declansare t d = f( I )pentru protectie motoare
pentru protectie motoare
Curentul de actionare magnetica Iem este cuprins în limite diferentiate dupa tipul echipamentului protejat, cu valori de (3-20) In.

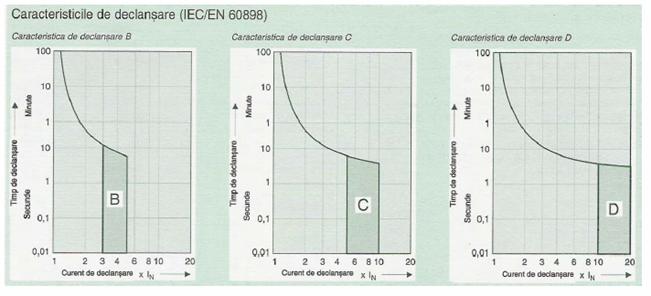

Se definesc curbele de forma B - (3-5) In, C - (5-10) In si D - (10-20) In.
