CONTOARE DE ENERGIE ELECTRICA ACTIVA

Pentru masurarea cantitatii de energie electrica de curent alternativ se folosesc contoare bazate pe inductia electromagnetica.

Un contor de inductie (fig. 4.12) este alcatuit din: un electromagnet 1 conectat in serie cu consumatorul, un electromagnet 2 conectat in paralel cu acesta, un disc de aluminiu 3 montat pe un ax vertical 4, sprijinit pe lagare, avand la capat un angrenaj melcat 5, un magnet permanent de franare 6 si un mecanism integrator cu decade pentru totalizarea turatiei discului si afisarea cantitatii de energie consumata.

La conectarea contorului la circuitul electric al consumatorului, prin bobina 1 ia nastere curentul i, dependent de consumator, curent care produce fluxul magnetic F_i proportional cu i. Acest flux strabate discul 3 in doua locuri, iar variatiile lui produc in disc curentii turbionariI₁ (fig. 4.12).

In acelasi timp, prin conectarea contorului in circuitul electric, tensiunea U se aplica la bornele bobinei 2 si astfel ia nastere curentulI_U care produce in miezul electromagnetului 2 fluxul magnetic F_Uproportional cu tensiunea U. Variatiile acestui flux, care strabat discul 3, produc in acesta curentii turbionari I₂.

Curentii turbionari I₁ ai discului trecand pe sub polul electromagnetului 2 actioneaza reciproc cu fluxul magnetic al acestuiaF_U. In mod similar, curentii turbionari I₂, trecand pe deasupra polilor electromagnetului 1, actioneaza reciproc cu fluxul magnetic F_i. In urma acestor interactiuni, intre curentii turbionari si fluxurile magnetice se creeaza un cuplu motor (fig. 4.12), care la contoarele de energie activa este proportional cu puterea activa a circuitului, adica:

, (4.53)

unde k este un factor specific aparatului, determinat de particularitatile lui constructive.

Sub actiunea acestui cuplu, discul contorului incepe sa se roteasca. In acelasi timp apare si un cuplu de franare a rotirii discului, produs de actiunea reciproca dintre fluxul F_F al magnetului de franare si curentii I_F indusi in disc in timpul rotirii acestuia.

Cuplul de franare este:

. (4.54)

Valoarea curentilor turbionari I_F este proportionala cu t.e.m indusa in disc (I_F= E_i/ r_ad), iar aceasta din urma este proportionala cu valoarea fluxului F_F si cu turatia discului n, asa incat:

, (4.55)

unde k₂ = k'k''F_F²/r_ad este factorul de proportionalitate specific fiecarui tip de contor.

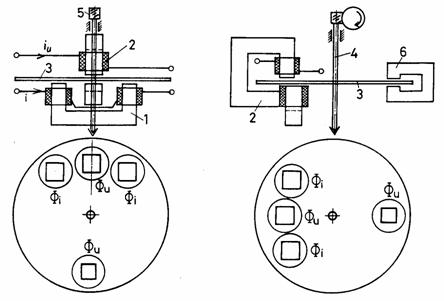

Fig.4.12. Contorul de energie electrica activa.

In general, in afara de cuplul de franare principal M_F in contorul de inductie se mai creeaza inca doua cupluri de franare:

– unul, M_FU, datorat actiunii reciproce dintre fluxul F_U si curentii turbionari indusi in disc, din cauza ca discul in rotatia lui intersecteaza fluxul F_U;

– celalalt, M_FI, datorat actiunii reciproce dintre F_I si curentii turbionari indusi in disc.

Pentru ca acest cuplu de franare rezultant sa depinda cat mai putin de fluxurile F_i si F_U aceste fluxuri se aleg mici in comparatie cu fluxul de franare F_F, ca sa poata fi neglijate.

Daca pe timpul masurarii puterea consumata ramane constanta in contor se stabileste o viteza de rotatie constanta a discului, pentru care M = M_F. Prin urmare, k₁P = k₂n de unde se deduce:

. (4.56)

Rezulta ca puterea P este proportionala cu turatia discului si ca energia consumata in timpul t este

, (4.57)

unde N este numarul de rotatii ale discului in timpul t, iar C este o constanta specifica fiecarui tip de contor, care se numeste constanta reala a contorului si exprima energia consumata de la retea pe durata unei rotatii a discului (k = W/ N).

Numarul de rotatii efectuate de discul contorului sunt contorizate de catre un dispozitiv mecanic sau electronic. In cazul contorizarii mecanice (fig. 4.13), miscarea discului contorului se transmite printr-un angrenaj melcat la mecanismul integrator alcatuit din 4 – 6 role pe ale caror suprafete sunt gravate cifrele de la 0 la 9. Rolele se rotesc liber pe axul A. Prima rola, cu cel mai mic rang, din dreapta, este solidara cu roata dintata a reductorului de turatie si se roteste in acelasi timp cu discul contorului. O rotatie a acestei role provoaca o rotire cu 1/10 a rolei de rang superior, iar aceasta la randul ei provoaca o rotire cu 1/10 a rolei de rang mai inalt s.a.m.d.

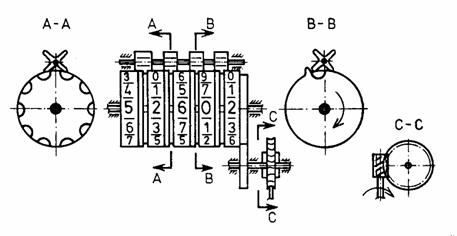

Fig.4.13. Contor mecanic de rotatii.

Rolele sunt incorporate intr-o carcasa prevazuta cu o fereastra prin care se pot citi cifrele, cate o cifra a fiecarei role, numarul format din aceste cifre reprezentand cantitatea de energie contorizata de aparat.

Eroarea de masurare absoluta a contorului este exprimata de diferenta dintre cantitatea reala de energie consumata si cantitatea de energie afisata de contor, adica DW = W_r- W_m . Eroarea relativa a acestuia este data de relatia:

, (4.58)
